本文主要介绍了什么是TIME_WAIT状态，涉及TIME_WAIT状态的原因以及 tcp_tw_reuse参数的用途

更新于 2022-01-09


什么是TIME_WAIT状态

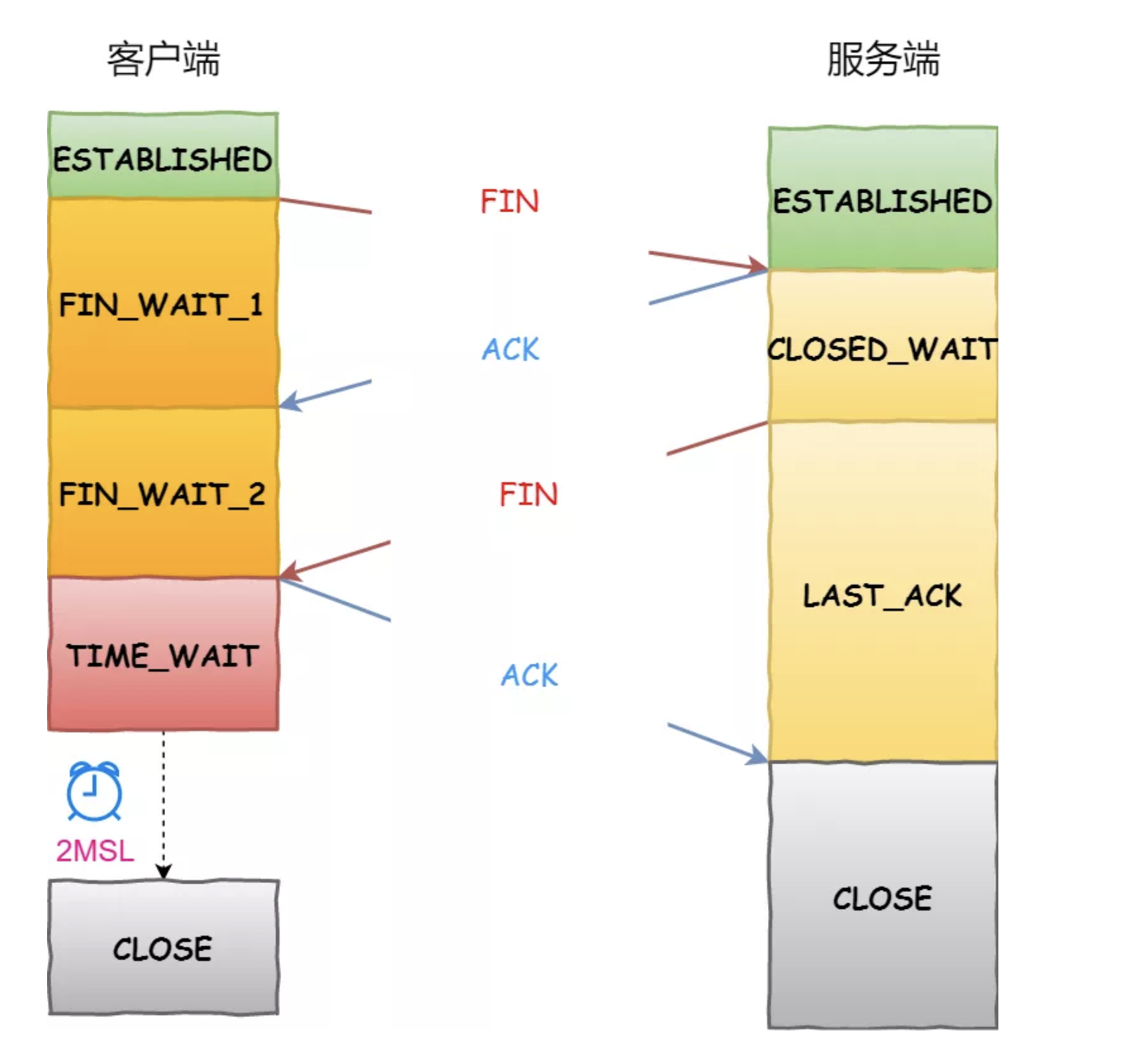

下图是tcp四次挥手时的状态转换图：

大致的文字描述如下：

  • 客户端主动断开连接，会发送一个 TCP 首部 FIN标志位为1的报文给服务端，并将自己的状态转换为 FIN_WAIT_1；
  • 服务端收到报文后，会向客户端发送ACK报文，并将自己的状态转为 CLOSED_WAIT状态；
  • 客户端收到ACK报文后，进入FIN_WAIT_2状态；
  • 服务端处理完消息后，将发送FIN报文到客户端，随即服务端进入LAST_ACK状态；
  • 客户端收到FIN报文后，会发送ACK报文到服务端，然后进入TIME_WAIT状态；
  • 服务器收到了 ACK 应答报文后，就进入了 CLOSE 状态，至此服务端已经完成连接的关闭；
  • 客户端在经过 2MSL一段时间后，自动进入 CLOSE 状态，至此客户端也完成连接的关闭；

总结一下有如下的特点：

  1. 两个方向：服务端和客户端，都需要发送FIN和ACK报文；
  2. 主动关闭连接的一方才有TIME_WAIT状态；

可以看到，TIME_WAIT 是主动断开连接的一方最后一个状态，该状态将持续2MSL，MSL指报文在网络上最大的生存时间，任何超过这个时间的数据都将被丢弃， Linux 默认为 30 秒，那么 2MSL 就是 60 秒；

MSL 是由网络层的 IP 包中的 TTL 来保证的，TTL 是 IP 头部的一个字段，用于设置一个数据报可经过的路由器的数量上限。报文每经过一次路由器的转发，IP 头部的 TTL 字段就会减 1，减到 0 时报文就被丢弃。MSL 与 TTL 的区别：MSL 的单位是时间，而 TTL 是经过路由跳数。所以 MSL 应该要大于等于 TTL 消耗为 0 的时间，以确保报文已被自然消亡

为什么设计TIME_WAIT状态

设计TIME_WAIT状态主要有以下两个原因：

  1. 保证「被动关闭连接」的一方，能被正确的关闭；
  2. 防止历史连接中的数据，被后面相同四元组的连接错误的接收；

防止历史连接中的数据，被后面相同四元组的连接错误的接收

每个tcp报文会包含一个序列号（SEQ），是 TCP 一个头部字段，标识了 TCP 发送端到 TCP 接收端的数据流的一个字节，因为 TCP 是面向字节流的可靠协议，为了保证消息的顺序性和可靠性，TCP 为每个传输方向上的每个字节都赋予了一个编号，以便于传输成功后确认、丢失后重传以及在接收端保证不会乱序。序列号是一个 32 位的无符号数，因此在到达 4G 之后再循环回到 0。

在TCP建立的时候，客户端和服务端都会各自生成一个初始序列号，它是基于时钟生成的一个随机数，来保证每个连接都拥有不同的初始序列号。初始化序列号可被视为一个 32 位的计数器，该计数器的数值每 4 微秒加 1，循环一次需要 4.55 小时。

序列号和初始化序列号并不是无限递增的，会发生回绕为初始值的情况，这意味着无法根据序列号来判断新老数据。

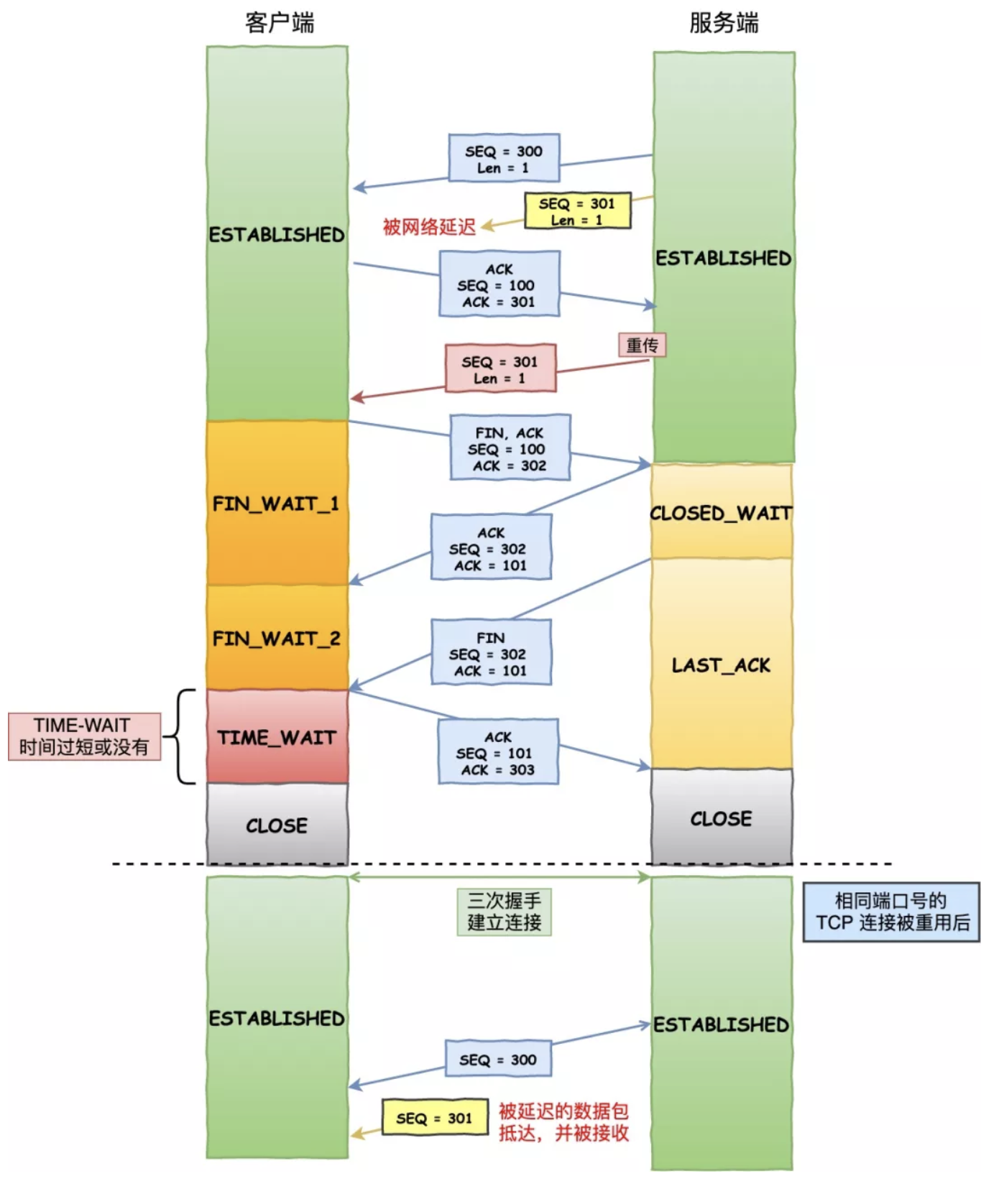

  • 服务端在关闭连接之前发送的 SEQ = 301 报文，被网络延迟了。
  • 接着，服务端以相同的四元组重新打开了新连接，前面被延迟的 SEQ = 301这时抵达了客户端，而且该数据报文的序列号刚好在客户端接收窗口内，因此客户端会正常接收这个数据报文，但是这个数据报文是上一个连接残留下来的，这样就产生数据错乱等严重的问题。

TIME_WAIT持续2MSL时间足以让两个方向上的数据包都被丢弃，使得原来连接的数据包在网络中都自然消失，再出现的数据包一定都是新建立连接所产生的。

保证「被动关闭连接」的一方，能被正确的关闭

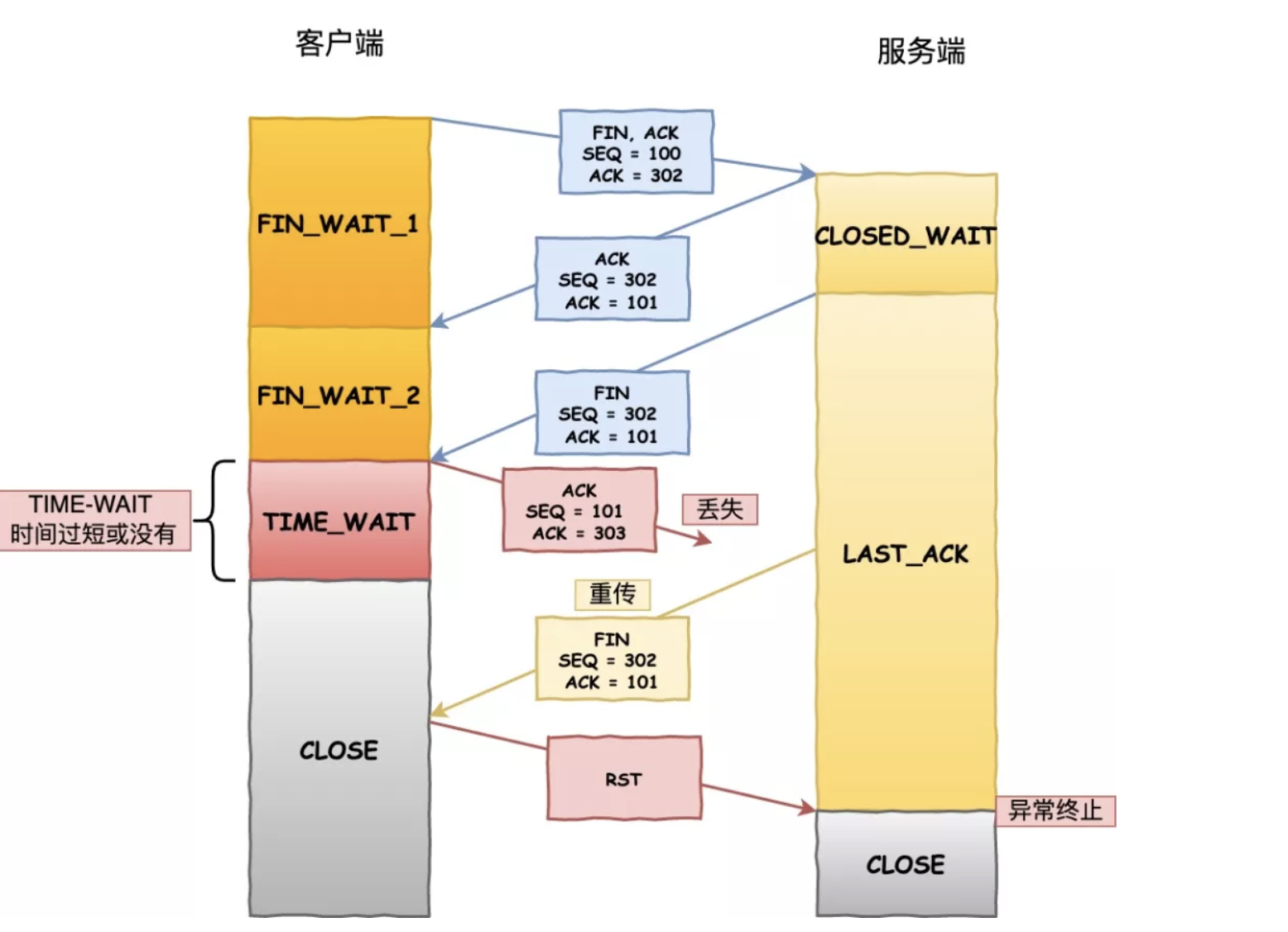

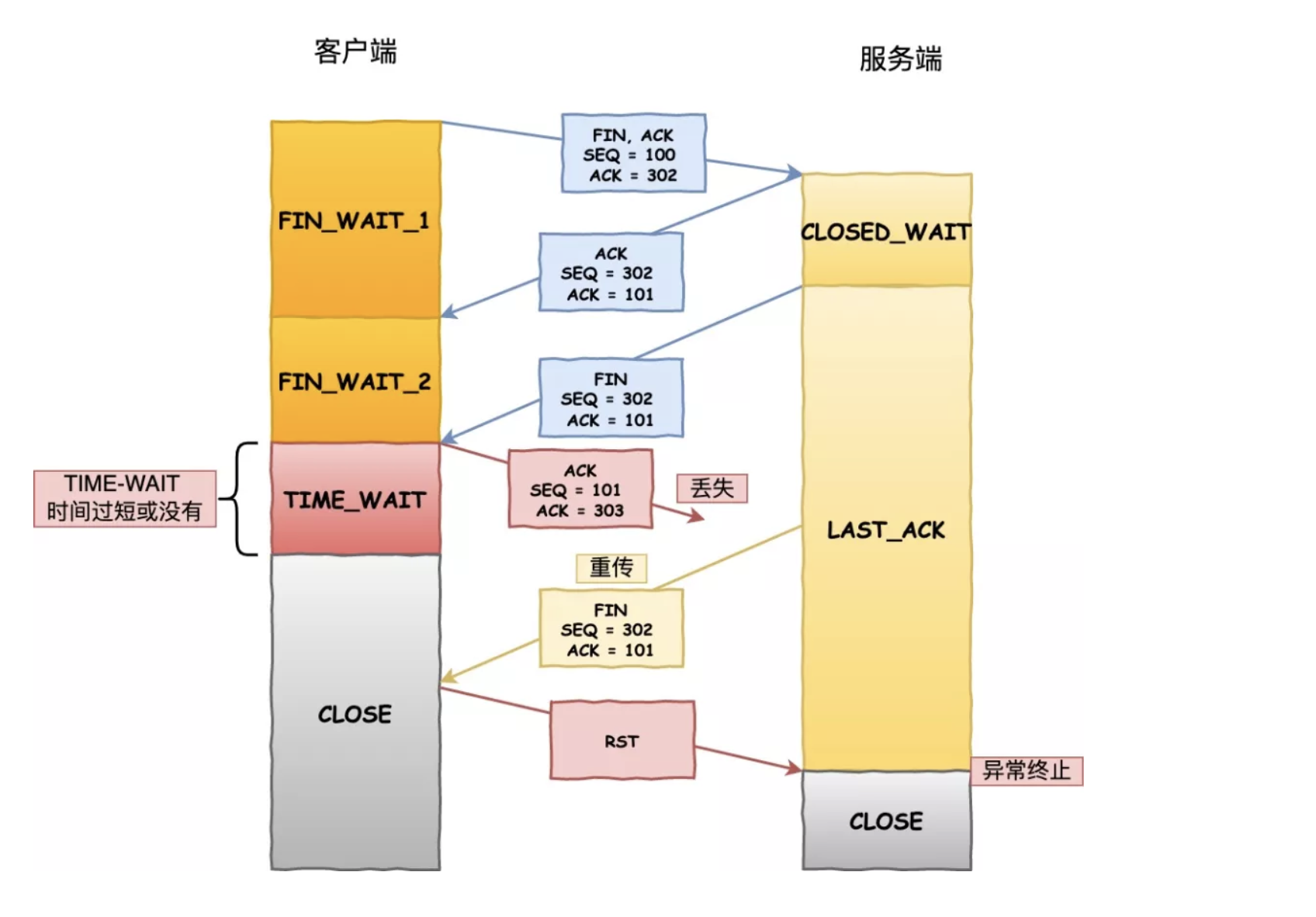

如果客户端（主动关闭方）最后一次 ACK 报文（第四次挥手）在网络中丢失了，那么按照 TCP 可靠性原则，服务端（被动关闭方）会重发 FIN 报文。

假设客户端没有 TIME_WAIT 状态，而是在发完最后一次回 ACK 报文就直接进入 CLOSED 状态，如果该 ACK 报文丢失了，服务端则重传的 FIN 报文，而这时客户端已经进入到关闭状态了，在收到服务端重传的 FIN 报文后，就会回 RST 报文。

服务端收到这个 RST 并将其解释为一个错误（Connection reset by peer），这对于一个可靠的协议来说不是一个优雅的终止方式。

所以客户端必须等待足够长的时间确保对端收到 ACK，如果对端没有收到 ACK，那么就会触发 TCP 重传机制，服务端会重新发送一个 FIN，这样一去一来刚好两个 MSL 的时间。

什么是tcp_tw_reuse

在linux下TIME_WAIT 状态的持续时间是 60 秒，这意味着这 60 秒内，客户端一直会占用着这个端口，这个会造成资源浪费，因为linux一般客户端可开启的端口在32768~61000，如果主动关闭连接方的 TIME_WAIT 状态过多，占满了所有端口资源，则会导致无法创建新连接。

回收TIME_WAIT状态

linux提供了两个系统参数来快速回收TIME_WAIT 状态的连接，这两个参数都是默认关闭的：

  • net.ipv4.tcp_tw_reuse，如果开启该选项的话，客户端（连接发起方） 在调用 connect() 函数时，内核会随机找一个 TIME_WAIT 状态超过 1 秒的连接给新的连接复用，所以该选项只适用于连接发起方。
  • net.ipv4.tcp_tw_recycle，如果开启该选项的话，允许处于 TIME_WAIT 状态的连接被快速回收，该参数在NAT 的网络下是不安全的；

要使得上面这两个参数生效，有一个前提条件，就是要打开 TCP 时间戳，即 net.ipv4.tcp_timestamps=1（默认即为 1）。

开启了 tcp_timestamps 参数，TCP 头部就会使用时间戳选项，它有两个好处，**一个是便于精确计算 RTT ，另一个是能防止序列号回绕（PAWS）;

在现代网速很快的情况下，网络中有大量的数据，由于序列号SEQ最大4G，达到上限后会重头开始计数，所以可能出现延迟的报文抵达后序列号依然有效的问题。

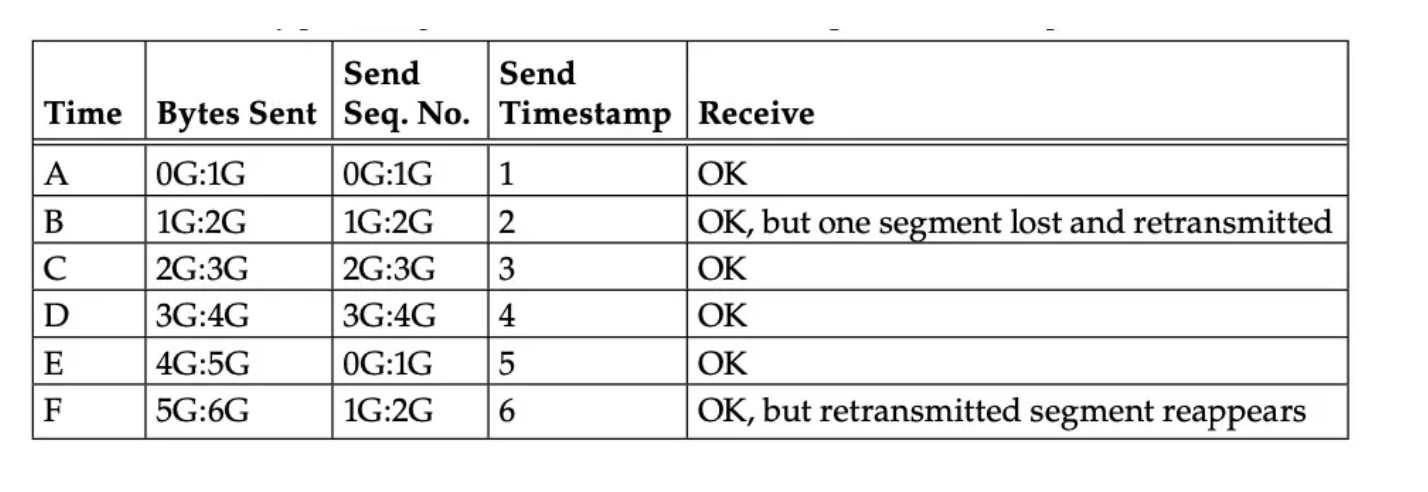

假设 TCP 的发送窗口是 1 GB，并且使用了时间戳选项，发送方会为每个 TCP 报文分配时间戳数值，我们假设每个报文时间加 1，然后使用这个连接传输一个 6GB 大小的数据流。

32 位的序列号在时刻 D 和 E 之间回绕。假设在时刻B有一个报文丢失并被重传，又假设这个报文段在网络上绕了远路并在时刻 F 重新出现。如果 TCP 无法识别这个绕回的报文，那么数据完整性就会遭到破坏。使用时间戳选项能够有效的防止上述问题，如果丢失的报文会在时刻 F 重新出现，由于它的时间戳为 2，小于最近的有效时间戳（5 或 6），因此防回绕序列号算法（PAWS）会将其丢弃。

防回绕序列号算法要求连接双方维护最近一次收到的数据包的时间戳（Recent TSval），每收到一个新数据包都会读取数据包中的时间戳值跟 Recent TSval 值做比较，如果发现收到的数据包中时间戳不是递增的，则表示该数据包是过期的，就会直接丢弃这个数据包。

为什么 tcp_tw_reuse 默认是关闭

开启 tcp_tw_reuse 的同时，也需要开启 tcp_timestamps，意味着可以用时间戳的方式有效的判断回绕序列号的历史报文。

对于 RST 报文的时间戳即使过期了，只要 RST 报文的序列号在对方的接收窗口内，也是能被接受的。

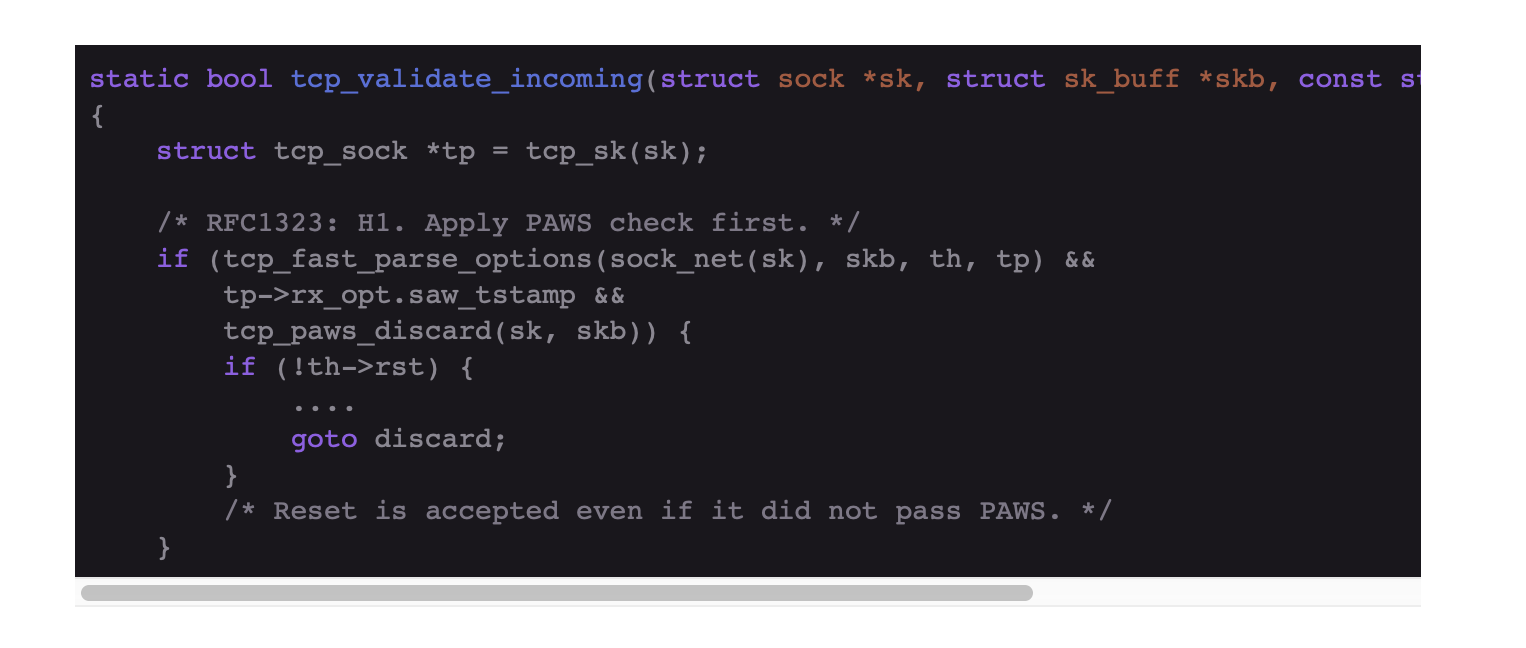

tcp_validate_incoming 函数就是验证接收到的 TCP 报文是否合格的函数，其中第一步就会进行 PAWS 检查，由 tcp_paws_discard 函数负责，当 tcp_paws_discard 返回 true，就代表报文是一个历史报文，于是就要丢弃这个报文。但是在丢掉这个报文的时候，会先判断是不是 RST 报文，如果不是 RST 报文，才会将报文丢掉。也就是说，即使 RST 报文是一个历史报文，并不会被丢弃。

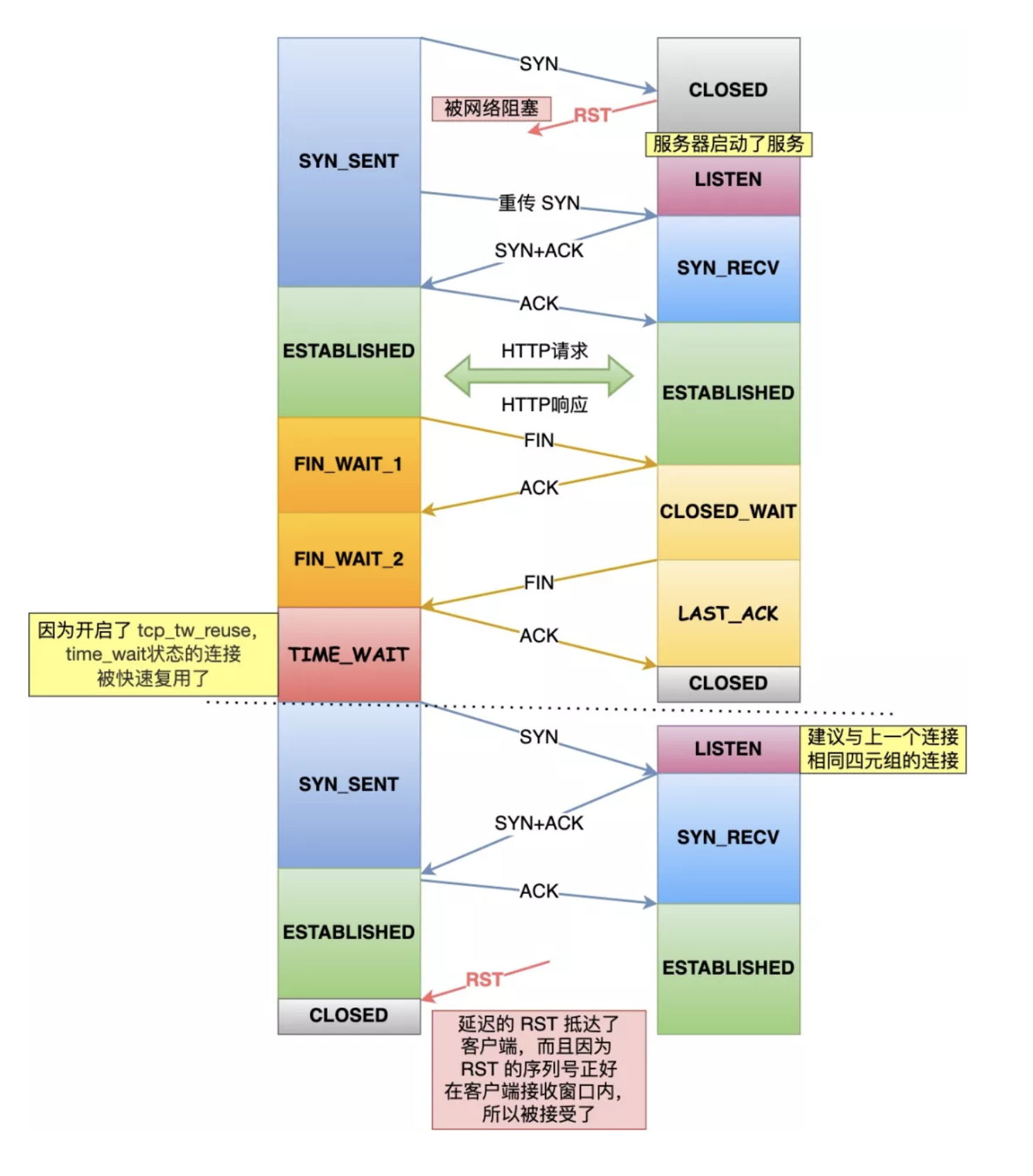

  • 客户端向一个还没有被服务端监听的端口发起了 HTTP 请求，接着服务端就会回 RST 报文给对方，很可惜的是 RST 报文被网络阻塞了。
  • 由于客户端迟迟没有收到 TCP 第二次握手，于是重发了 SYN 包，与此同时服务端已经开启了服务，监听了对应的端口。于是接下来，客户端和服务端就进行了 TCP 三次握手、数据传输（HTTP应答-响应）、四次挥手。
  • 因为客户端开启了 tcp_tw_reuse，于是快速复用 TIME_WAIT 状态的端口，又与服务端建立了一个与刚才相同的四元组的连接。
  • 接着，前面被网络延迟 RST 报文这时抵达了客户端，而且 RST 报文的序列号在客户端的接收窗口内，由于防回绕序列号算法不会防止过期的 RST，所以 RST 报文会被客户端接受了，于是客户端的连接就断开了。

上面这个场景就是开启 tcp_tw_reuse 风险，因为快速复用 TIME_WAIT 状态的端口，导致新连接可能被回绕序列号的 RST 报文断开了，而如果不跳过 TIME_WAIT 状态，而是停留 2MSL 时长，那么这个 RST 报文就不会出现下一个新的连接。

除此之外，开启 tcp_tw_reuse 来快速复用 TIME_WAIT 状态的连接，如果第四次挥手的 ACK 报文丢失了，有可能会导致被动关闭连接的一方不能被正常的关闭。

总结

tcp_tw_reuse 的作用是让客户端快速复用处于 TIME_WAIT 状态的端口，相当于跳过了 TIME_WAIT 状态，这可能会出现这样的两个问题：

  • 历史 RST 报文可能会终止后面相同四元组的连接，因为 PAWS 检查到即使 RST 是过期的，也不会丢弃。
  • 如果第四次挥手的 ACK 报文丢失了，有可能被动关闭连接的一方不能被正常的关闭;

虽然 TIME_WAIT 状态持续的时间是有一点长，显得很不友好，但是它被设计来就是用来避免发生乱七八糟的事情。
